Contrôle de la qualité des données & suivi des performances

Q: Combien de pyranomètres faut-il installer dans une centrale solaire à grande échelle ?

Pour les petites installations photovoltaïques, un seul pyranomètre de qualité suffit généralement. Pour les sites à grande échelle, la couverture nuageuse se déplace à des vitesses variables au-dessus de l'empreinte de la centrale, créant des gradients d'irradiance spatiaux qu'un seul capteur ne peut pas résoudre. CalibSun recommande un pyranomètre pour 5 à 10 MW, répartis régulièrement sur le site, afin de permettre une analyse des données d'irradiance à résolution spatiale et une validation croisée robuste de la qualité des données. Cette conception standard suit les recommandations de la Tâche 16 de l’IEA PVPS (Manuel des meilleures pratiques pour la collecte et l’utilisation des données sur les ressources solaires pour les applications d’énergie solaire : quatrième édition / Manajit Sengupta, Aron Habte, Stefan Wilbert, Christian Gueymard, Jan Remund, Elke Lorenz, Wilfried van Sark et Adam R. Jensen – 10.69766/ENEH5295 978-3-907281-66-6) garantit la qualité des produits et la précision des mesures tout au long de la chaîne d’approvisionnement.

Pourquoi le contrôle de la qualité des capteurs est-il important ?

Dans une centrale photovoltaïque, l’intégrité des données conditionne directement tous les processus en aval : prévisions solaires et de production, suivi des performances et gestion des actifs, ainsi que l’évaluation des ressources solaires. Une mesure de pyranomètre affectée par l'encrassement, le givre ou un désalignement ne génère pas de signal d'erreur évident (les données du capteur continuent d'arriver, les horodatages sont valides, les valeurs semblent plausibles). En l'absence d'un processus structuré de contrôle qualité, les mesures corrompues se propagent silencieusement dans les algorithmes d'apprentissage automatique et les systèmes de surveillance, dégradant ainsi la qualité des données et les estimations de production d'énergie.

L'expertise de CalibSun en matière de capteurs est conçue pour relever ce défi tout au long du cycle de vie d'une centrale solaire photovoltaïque : de la validation des données historiques lors de la mise en service à la détection automatisée en temps réel de chaque mesure reçue. Cette approche de gestion des données garantit une qualité fiable des données, tant pour l'analyse des performances que pour les prévisions de production, quelles que soient la taille du site, les conditions météorologiques ou la configuration matérielle.

Éléments clés

Le désalignement, l'encrassement et le décalibrage des pyranomètres constituent les principales sources de problèmes liés à la qualité des données dans les centrales photovoltaïques en exploitation. - aucune ne génère de discontinuités manifestes dans les séries chronologiques. Cette approche technique garantit la précision des mesures des capteurs et préserve l'intégrité des données tout au long des périodes d'exploitation.
CalibSun met en œuvre un contrôle qualité en deux phases : un contrôle qualité ponctuel des données historiques lors de la mise en service pour l'apprentissage automatique, et un processus continu et automatisé de signalement pour chaque mesure reçue.
Validation croisée météorologique — température, humidité, vent — constitue une couche essentielle pour détecter les données erronées et les anomalies des capteurs, en particulier dans des conditions météorologiques hivernales difficiles.
Sur les sites à grande échelle, il faut un pyranomètre pour chaque tranche de 5 à 10 MW, répartis de manière régulière sur l'ensemble de la superficie de la centrale solaire, afin de déterminer les gradients spatiaux de l'irradiance.
La qualité des données a une incidence directe sur le calcul des ratios de performance, l'étalonnage des satellites et la fiabilité des modèles de prévision basés sur l'apprentissage automatique et entraînés à partir de données historiques.

Qu'est-ce que le contrôle de qualité des capteurs ?

Dans une centrale photovoltaïque en exploitation, le pyranomètre constitue la référence principale pour l'irradiance solaire incidente : le GHI sur un plan horizontal et le GTI sur un plan incliné correspondant à l'orientation des panneaux. Il alimente les systèmes de suivi des performances, fournit des données d'irradiation de terrain pour l'étalonnage des satellites et sert de source principale d'acquisition de données pour les modèles de prévision de la production photovoltaïque. Ce rôle actif rend indispensables les relevés des capteurs et le contrôle qualité afin de garantir la fiabilité des flux de données vers toutes les applications en aval et toutes les plateformes technologiques.

Les pyranomètres sont des instruments de précision utilisés dans des conditions extérieures difficiles. Dans la pratique, trois types de défaillances principaux affectent les performances des capteurs et la qualité des données :

Salissures: la poussière, le pollen ou la pollution s'accumulent sur le dôme du capteur, ce qui atténue progressivement l'irradiance solaire mesurée sans entraîner de discontinuités manifestes.

Décalibrage: la sensibilité du capteur varie au fil du temps, ce qui entraîne un biais systématique difficile à détecter sans instrument de référence ou sans validation croisée.

Désalignement : À la suite d'une installation incorrecte ou d'un dommage physique, le capteur n'est plus positionné dans son plan nominal, ce qui fausse directement les valeurs mesurées par les capteurs GHI ou GTI.

Aucun de ces modes de défaillance n'est évident en soi ni n'entraîne de taux de données manquantes. En l'absence de contrôle de la qualité des données, les données erronées issues des capteurs sont considérées comme valides par les modèles de prévision, les processus d'étalonnage des satellites et les systèmes de surveillance, ce qui a un impact direct sur les estimations de performance et les calculs de production énergétique.

Au-delà des capteurs d'irradiance, les capteurs météorologiques (mesurant la température ambiante, la vitesse du vent et l'humidité relative) nécessitent également une validation des données et une assurance qualité. Ces données issues des capteurs de mesure et des conditions environnementales sont utilisées pour valider de manière croisée les données d'irradiance, identifier les anomalies des capteurs et affiner les modèles de production photovoltaïque. En effectuant des tests rigoureux, des évaluations et des inspections visuelles de la précision des capteurs et des conditions environnementales, les opérateurs s'assurent que les performances des capteurs restent fiables tout au long des périodes d'exploitation.

Critères de contrôle de la qualité des données : comment détecter les données non valides

Cohérence physique : limites extrêmement rares (ERL)

La première étape de la vérification de la qualité des données consiste à effectuer des contrôles de cohérence physique sur les séries chronologiques de données d'irradiance. CalibSun utilise la méthodologie des « limites extrêmement rares » (Extremely Rare Limits) (Long & Dutton, 2002), qui définit des limites en fonction de contraintes astronomiques.

À ce stade, deux catégories de données physiquement invalides sont signalées :

Valeurs de GHI supérieures au rayonnement solaire : La ressource solaire mesurée au-dessus de l'atmosphère définit une limite supérieure physique absolue. Toute valeur mesurée dépassant ce seuil est physiquement impossible et est systématiquement signalée.
Valeurs d'irradiance négatives pendant la journée : Si de légères valeurs négatives peuvent apparaître la nuit en raison du bruit du capteur, des valeurs négatives pendant les heures d'ensoleillement indiquent un défaut matériel ou une anomalie dans le traitement des données.

Ces contrôles ERL constituent la base de tout processus rigoureux de contrôle de la qualité des données, en éliminant les valeurs qu’aucune méthode statistique ni aucune analyse contextuelle ne pourrait valider.

Validation croisée météorologique

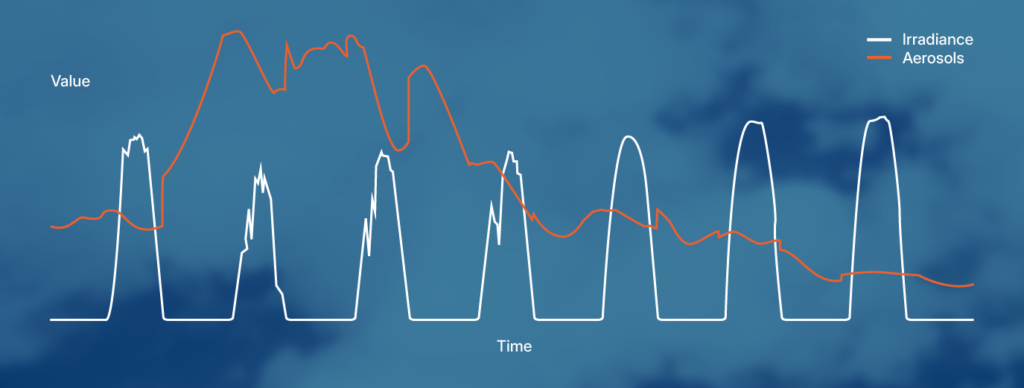

La deuxième couche de L'assurance qualité s'appuie sur les relations physiques entre le rayonnement solaire et les variables météorologiques associées. Une mesure incompatible avec les conditions météorologiques observées est un indicateur fort d'un problème au niveau du capteur.

Le cas le plus significatif sur le plan opérationnel concerne les conditions hivernales. Lorsque la température ambiante descend en dessous de 0 °C et que l'humidité relative dépasse 90%, les pyranomètres non chauffés et non ventilés sont exposés au givre et au brouillard givrant. Les conséquences sont systématiques :

Le dôme du capteur se recouvre de givre pendant la nuit, ce qui rend les données d'irradiance invalides dès les premières heures du matin.
Lorsque la température dépasse 0 à 2 °C, le capteur se dégivre progressivement, mais les gouttelettes d'eau présentes sur le dôme peuvent temporairement agir comme une lentille, ce qui entraîne des mesures d'irradiance supérieures à la ressource solaire réelle.
Tant que le dégivrage complet n'est pas confirmé, toutes les mesures provenant de capteurs non chauffés doivent être signalées comme des données non valides.

Les pyranomètres chauffés et ventilés sont spécialement conçus pour éviter ce type de défaillance. Sur le terrain, cette distinction a un impact mesurable sur la qualité des données : lors d’une campagne hivernale menée par CalibSun sur un site photovoltaïque dans les Ardennes, en France, le pyranomètre de référence chauffé et ventilé n’a enregistré que 6,61 TP3T de points de données exclus, tandis que les capteurs non chauffés ont nécessité le marquage de 44,71 TP3T de points de données sur la même période, uniquement en raison des effets du givre, du brouillard givrant et de la condensation.

Ce résultat de terrain montre pourquoi les pyranomètres chauffés et ventilés constituent le choix idéal pour le capteur de référence dans tout projet d'énergie solaire situé dans une région où les hivers sont froids et humides.

Cohérence spatiale entre capteurs

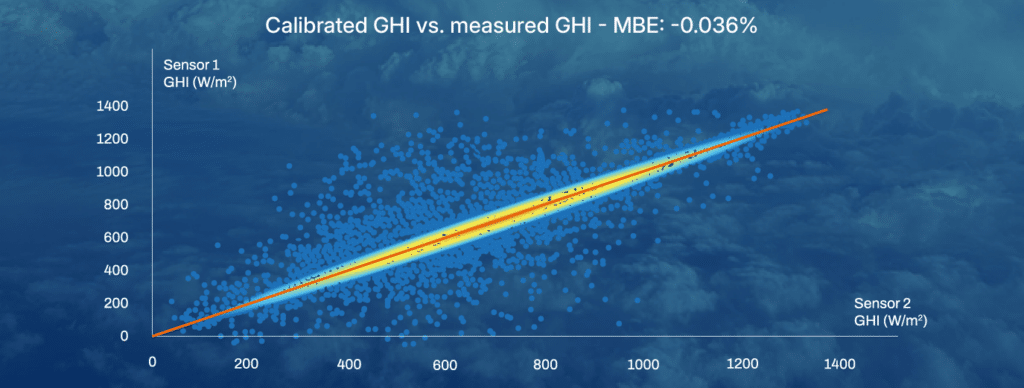

Sur les sites équipés de plusieurs pyranomètres, la qualité des données peut être évaluée plus en détail grâce à une validation croisée spatiale. Lorsque deux capteurs situés à des emplacements différents au sein d'une même centrale solaire présentent une divergence persistante qui ne correspond pas aux gradients d'irradiance spatiaux attendus, le jeu de données signale ce phénomène comme une anomalie potentielle du capteur nécessitant une enquête.

Cette approche permet également de détecter des phénomènes d'ombrage localisés qui affectent une partie de la plante mais pas une autre, une situation qu'un système de surveillance à capteur unique ne détecterait pas ou interpréterait à tort comme une baisse globale du rayonnement solaire.

Validation de l'orientation et de l'horizontalité

Un mauvais alignement d'un pyranomètre, qu'il soit dû à une installation incorrecte ou à une dérive mécanique, fausse directement les mesures du rayonnement solaire global (GHI) et du rayonnement solaire total (GTI). CalibSun valide l'orientation du capteur en comparant les données d'irradiance mesurées au profil théorique d'irradiance par ciel dégagé lors de journées sans nuages. Dans des conditions de ciel dégagé, un pyranomètre correctement orienté et placé à l'horizontale doit suivre avec une grande précision l'enveloppe théorique du ciel dégagé, tant en amplitude qu'en forme temporelle.

Tout écart systématique, tout décalage constant, toute asymétrie entre les mesures du matin et de l'après-midi, ou tout pic survenant plus tôt ou plus tard que le maximum théorique, indique un problème d'orientation qui nécessite une correction sur le terrain. Cette étape de validation est mise en œuvre dans le cadre de chaque audit des capteurs et au début de toutes les opérations : lors des campagnes d'étalonnage des satellites et lors de la mise en œuvre des algorithmes de prévision. Si le contrôle qualité détecte un problème sur l'un des capteurs installés sur site, notre équipe d'experts peut formuler des recommandations directes à l'intention des opérateurs. pour les aider à résoudre ce problème et à améliorer la précision des prévisions.

Contrôle de qualité historique et en temps réel

Contrôle de la qualité des données historiques

Lorsque CalibSun intègre une nouvelle centrale solaire photovoltaïque, la première étape consiste à contrôle systématique de la qualité des données portant sur l'ensemble des données disponiblesune archive de données historiques disponibles. Ce processus porte généralement sur des séries chronologiques couvrant une à plusieurs années, provenant de Systèmes SCADA, pyranomètres et capteurs météorologiques.

L'objectif est de produire un ensemble de données propre et validé pouvant servir de base d'apprentissage pour le modèle de prévision par apprentissage automatique. Echaque donnée signalée ou manquante est consignée. Les valeurs manquantes ne sont pas complétées de manière arbitraire : les lacunes dans les données historiques sont soit signalées explicitement, soit reconstituées à l'aide de méthodes cohérentes sur le plan physique, lorsque la durée de la lacune et le contexte environnant le permettent.

La qualité de ce L'étape initiale de traitement des données a un impact direct et durable sur la précision des prévisions.: un modèle entraîné à partir de données historiques corrompues ou biaisées intégrera des erreurs systématiques qui persisteront tout au long de sa durée de vie opérationnelle. Précis La collecte et la validation rigoureuse des données à ce stade ne sont donc pas facultatives., elles constituent la base de la performance et de la fiabilité de toutes les prévisions ultérieures.

Contrôle automatisé de la qualité des données en temps réel

Dès qu'une centrale solaire est opérationnelle dans le pipeline de prévision de CalibSun, les données des capteurs sont collectées en continu via une API à la résolution la plus élevée disponible, idéalement toutes les minutes, mais en pratique toutes les 5 à 15 minutes selon la configuration du système SCADA.

Chaque donnée reçue passe par le processus automatisé de contrôle qualité avant d'être utilisée dans le processus de prévision. Ce processus applique, dans l'ordre :

Contrôles de cohérence physique ERL, filtrage physique données non valides sans condition.
Validation croisée météorologique, les meilleures pratiques pour signaler les mesures incompatibles avec celles effectuées simultanément température, l'humidité et le vent paramètres.
Contrôles de cohérence entre capteurs, en comparant, lorsque cela est possible, les relevés simultanés effectués par des pyranomètres répartis sur plusieurs sites.
Vérification de l'enveloppe en ciel dégagé, en détectant les valeurs qui dépassent le maximum théorique rayonnement solaire en fonction de la géométrie solaire et des conditions atmosphériques du moment.

Lorsqu'une mesure est signalée, le système ne se contente pas de l'écarter. Le système de signalement enregistre le motif, l'heure de l'incident et le contexte météorologique associé. Cette approche structurée de la gestion des données permet d'analyser rétrospectivement le comportement des capteurs au fil du temps, facilite la planification de la maintenance et alimente le processus d'étalonnage des seuils de qualité.

Des alertes peuvent être déclenchées lorsqu'un capteur génère un nombre anormalement élevé de valeurs signalées au cours d'une fenêtre temporelle définie, ce qui permet de donner l'alerte à un stade précoce, avant qu'une défaillance matérielle ne compromette totalement l'ensemble des données.

Contrôle de la qualité des capteurs et son impact sur la performance des prévisions

Les problèmes de qualité des données au niveau des capteurs ont des répercussions en cascade sur toutes les étapes du processus de prévision.

Le contrôle rigoureux de la qualité des capteurs n'est donc pas une tâche d'ingénierie isolée. Il est structurellement intégré à la précision des prévisions, à la qualité de l'étalonnage des satellites, à la fiabilité du suivi des performances et à l'exposition au risque lié au marché de l'énergie.

Étalonnage des satellites

CalibSun utilise des données locales d'irradiance de référence pour étalonner les produits d'irradiance dérivés des données satellitaires. Si le pyranomètre de référence présente un biais systématique, l'étalonnage par satellite absorbe ce biais, ce qui nuit à la représentativité spatiale du champ d'irradiance corrigé sur l'ensemble de l'empreinte de la centrale.

Entraînement du modèle

Les modèles d'apprentissage automatique entraînés sur des données historiques comportant des problèmes de qualité non détectés encoderont ces erreurs comme des signaux. Le modèle ainsi obtenu ne s'adaptera pas correctement à des données d'entrée « propres », ce qui se traduira par des prévisions dont la précision sera réduite et dont les indicateurs de performance seront médiocres.

Réétalonnage en temps réel

L'algorithme NEXT de CalibSun procède à un recalibrage continu à partir des données locales les plus récentes fournies par les capteurs. Si les mesures reçues sont erronées et passent inaperçues lors du contrôle qualité, l'étape de recalibrage ajustera le modèle dans la mauvaise direction, ce qui augmentera temporairement l'erreur de prévision au lieu de la réduire.

Taux de rendement et gestion d'actifs

La surveillance des performances repose sur des données précises d'irradiance pour calculer le taux de rendement et détecter les chaînes ou les onduleurs dont les performances sont insuffisantes. Des données d'irradiance erronées entraînent des valeurs de taux de rendement erronées, masquant ainsi une dégradation réelle ou générant de fausses alertes, deux situations qui ont des conséquences directes sur la gestion des actifs.

Foire aux questions sur le contrôle qualité des capteurs

Combien de pyranomètres faut-il installer dans une centrale solaire à grande échelle ?

Pour les petits Centrales photovoltaïques, un seul pyranomètre de bonne qualité suffit généralement. Pour à grande échelle sites, la couverture nuageuse se déplace au-dessus de la usine empreinte à différentes vitesses, créant ainsi un effet spatial irradiance des gradients qu'un seul capteur ne peut pas détecter. CalibSun recommande d'installer un pyranomètre tous les 5 à 10 MW, répartis de manière régulière sur le site, afin de permettre une résolution spatiale données d'irradiance analyse et robuste qualité des données validation croisée. Cette conception standard suit les recommandations de Tâche n° 16 de l'IEA PVPS (Guide des meilleures pratiques pour la collecte et l'utilisation des données sur les ressources solaires dans le cadre d'applications liées à l'énergie solaire : quatrième édition / Manajit Sengupta, Aron Habte, Stefan Wilbert, Christian Gueymard, Jan Remund, Elke Lorenz, Wilfried van Sark et Adam R. Jensen – 10.69766/ENEH5295 978-3-907281-66-6 ) garantit la qualité des produits et la précision des mesures tout au long de la chaîne d'approvisionnement.

Que se passe-t-il lorsque les données des capteurs sont signalées comme anormales ou manquantes ?

Lorsque les données des capteurs sont signalées comme non valides ou temporairement indisponibles, le système de prévision continue de fonctionner en s'appuyant uniquement sur les données satellitaires et celles issues de la prévision numérique du temps (NWP). La précision des prévisions est réduite pendant ces périodes d'interruption, mais le service n'est pas interrompu. Dès que les mesures valides reprennent, le modèle se recalibre automatiquement. Des données manquantes persistantes ou des taux de signalement élevés déclenchent une alerte pour une enquête sur le terrain, ce qui vous permet d’identifier et de diagnostiquer les problèmes potentiels liés aux capteurs avant qu’ils ne se répercutent sur l’ensemble de données de prévision.

Dans quelle mesure la qualité des données des capteurs influe-t-elle sur le rapport de performance ?

Le taux de rendement est calculé en divisant la production énergétique réelle par la production énergétique attendue, déterminée à partir des données d'irradiance mesurées. Si le pyranomètre présente un biais systématique — qu'il soit dû à l'encrassement, à un décalibrage ou à un désalignement —, la référence de production énergétique attendue est erronée. Il en résulte un rapport de performance biaisé qui, soit masque la dégradation réelle, soit génère de fausses alertes — deux phénomènes ayant un impact direct sur la gestion des actifs et l’exploitation et la maintenance.

Les problèmes liés à la qualité des données peuvent-ils être détectés automatiquement ?

Oui. Le pipeline automatisé de contrôle qualité de CalibSun applique en temps réel, à chaque mesure reçue, des contrôles de cohérence physique, une validation croisée météorologique, une analyse de cohérence spatiale entre capteurs et une vérification de l'enveloppe de ciel dégagé. Lorsqu’un capteur produit un taux anormal de valeurs signalées au cours d’une fenêtre temporelle définie, une alerte est déclenchée afin de permettre une enquête sur le terrain avant que le problème ne se propage dans l’ensemble de données de prévision.
